电子线UL认证绝缘电阻测试要求

文章来源 : ​广东优科检测 发表时间:2019-05-21

广东优科检测是UL授权第三方检测机构,自有独立检测实验室,实验室具备UL758标准检测能力和资质,可提供电子线UL认证、检测和技术咨询服务。接下来为大家介绍电子线UL认证绝缘电阻测试要求。

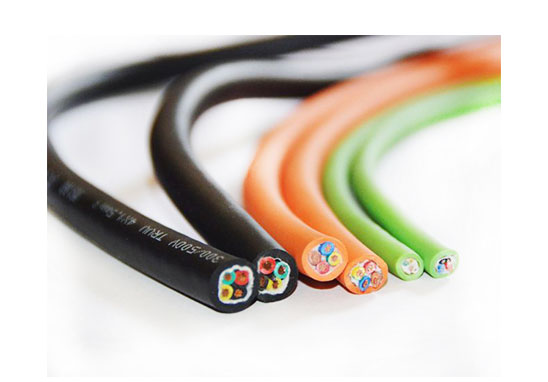

电子线UL认证


绝缘电阻测试
1、普通电线电缆
绝缘高阻计直流电压调节为100-500V,长度为50FT-5000FT的电线在水槽中浸泡2小时,高阻计的一个电极连接到水槽的铜板电极上,另一电极连接到待测的电线导线上。测量时间为60秒,合格标准为15.6℃时1000英尺电线的绝缘电阻大于2.5M。


将10 ℃-29.4 ℃水温的测量值折算为15.6 ℃、长度为1000英尺的值:
IR = R*L*M*TCF/1000
R:高阻计读数  L:实测电线长度
M:高阻计倍率  TCF:温度修正系数
TCF对照表可参见UL1581 Table52.1


2、常用户外型“w”电线电缆,如SPT-2W,SJTW,CXTW等。
短时间绝缘电阻的测试方法与普通型电线电缆相同,但合格判定标准完全不同,“W”型电线阻值要高得多。如CXTW22AWG,合格标准为15.6 ℃225M/1000英尺。


(1)判定标准
▪ SPT-2W,SPT-1W,XTW以及CXW,参见UL62Table35.1
▪ SJTW等护套线,参见UL62Table32.1
表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值,另外还需进行50 ℃升温长时间浸水测试其绝缘电阻。


(2)TCF的确定
首先要确定阻抗因子C,再从UL62Table33.1中找出相应的M因子,套用前面公式,即可求出阻抗。


注:对于护套电缆,如SVT,SJTW,表中所列的绝缘电阻为护套内各导线间绝缘电阻,所以在测量时,需将护套外被切除后再浸水测试。
阻抗因子C的决定:参见UL62第34节。


原理:在两个样品升温和降温的过程中,测量5个固定温度点的阻值,在半对数坐标上作图,推算出15.6 ℃时的阻值,再读出16.1 ℃的阻值,两者相除即可求出C值。


以上就是关于电子线UL认证绝缘电阻测试要求的介绍,如果您有电子线产品需要办理UL认证,欢迎联系广东优科检测工程师!
