连接器接插件机械冲击试验

文章来源 : 广东优科检测 发表时间:2019-06-06

广东优科检测是已获得CNASCMA资质认可的第三方检测机构,实验室具备机械冲击试验、振动测试、温升测试可靠性检测能力,可出具CNAS检测报告。下面为大家介绍连接器接插件机械冲击试验


连接器接插件机械冲击试验

连接器接插件机械冲击也称物理冲击,是模拟消费者在加速运动负载下使用产品的状况,确保在不同加速环境下的产品的连接功能。


试验目的:确定产品在结构和功能上能够承受在运输和使用环境中所遇到的不常发生的非重复和(或)重复的冲击,由于安全性目的对产品的完整性的评估。


试验依据:EIA-364-28、EIA-364-27、MIL-STD-1344A,2005、MIL-STD-1344A,2004。


试验设备:
1、冲击测试机(含波形产生器)
2、频谱分析仪(含加速规)
3、断电监测器

机械冲击试验

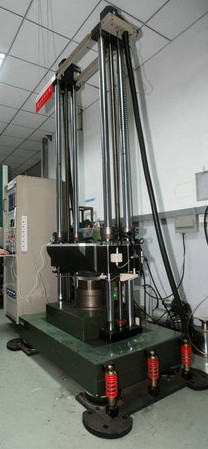

冲击测试机


试验方法:
1、连接器接插件样品必须事先串联端子,连成回路,并固定于机台上的夹治具上。注意受测连接器接插件样品在所定义正交的三个轴向上,必须轮流受测。

2、依据所指定的冲击波形,如半正弦波、方波或锯齿波等,在机台底座更换相关的波形产生器,满足规格要求的G值及波形作用时间或速度变化。

3、紧贴加速规于机台上方,并利用频谱分析摄取冲击波形的讯号。

4、针对不同的产品及数量的样本,适当增减机台落下的高度,并参考频谱分析仪的实际数据及落下压力的数据,以满足冲击波形的规格条件。

5、注意每个单一轴向的正负方向,依规定每个连接器接插件样品皆须经过三个正交轴向(包括正负方向)分别施加连续三次的冲击动作,共合计18次的冲击。

6、各个受测的样本的回炉,必须与断电监测器串联,以利于冲击测试过程中,作为断电与否的判定依据。


注意事项:
1、受测连接器接插件样品必须牢固架设在机器台面并盖上安全护盖,以免在冲击测试时物体飞溅,发生危险。
2、加速规尽量放置机器台面的中心位置或接近台面表面所获得的冲击波形愈精确。


测试要点:
a. 冲击脉冲:half-sine or sawtooth(两者加速度峰值不一样);
b. 连接器接插件样品已full wired and mated,并加有负载,负载:100mA Max;
c. 三个互相垂直平面上六个方向各3次,共18次;
d. 一般在使用的脉冲,峰值加速度为30Gs,周期为11ms 。


规范要求:no discontinuities of one microsecond(不发生瞬断)


以上就是关于连接器接插件可靠性测试机械冲击试验的介绍,如果您有连接器接插件产品需要做机械冲击试验、振动测试、温升测试等可靠性检测,欢迎联系广东优科检测工程师。
