为什么防静电地面需要做第三方防静电检测？

对于电子制造、半导体封测、SMT车间、洁净室工程等场景，防静电地面是ESD控制体系的核心组成部分。

企业通常在以下三种情况下必须开展检测：

1. 工程竣工验收阶段

防静电地坪施工完成后，需验证其电性能是否满足设计与标准要求，尤其是：

- 对地电阻是否处于可控区间

- 接地系统是否连续、有效

若未检测直接投入使用，后期整改成本极高。

2. ESD体系审核或客户审厂

依据ANSI/ESD S20.20-2021或IEC 61340-5-1:2016

企业需提供：

- 地面点对点电阻数据

- 点对地电阻数据

- 人/鞋/地板系统电阻

- 人体电压测试记录

没有有效检测报告，往往无法通过审核。

3. 质量异常或ESD失效调查

出现：

- 元器件潜在失效

- 批量ESD损伤

- 客户投诉

需通过地面电性能复核确认是否为地面或接地系统异常。

防静电地面检测能解决哪些核心问题？

从技术角度看，检测的本质是验证“静电可控性”。

具体可解决：

1. 判断地面属于哪种类型

依据电阻区间可区分：

- 导静电型（通常＜1×10⁶Ω）

- 耗散型（1×10⁶Ω～1×10⁹Ω）

（参考GJB 3007A-2009技术要求）

2. 验证接地通路是否有效

- 接地电阻过高

- 铜箔网络断裂

- 辅助接地不良

都会导致整体系统失效。

3. 验证“人-鞋-地面-接地”闭环系统

单测地板电阻并不能说明问题，必须结合：

- 人/鞋/地板系统电阻

- 行走人体电压

才能判断是否真正符合ESD控制要求。

防静电地面防静电原理与关键技术指标

1. 防静电原理（技术逻辑）

防静电地面通过控制表面或体积电阻，使静电荷以可控速率泄放至接地系统。

核心要点：

- 电阻不能过高（否则无法泄放）

- 电阻不能过低（否则可能引发电流风险或不符合标准分级）

因此，标准通常规定“区间值”而非单一数值。

2. 关键检测指标（准确区分）

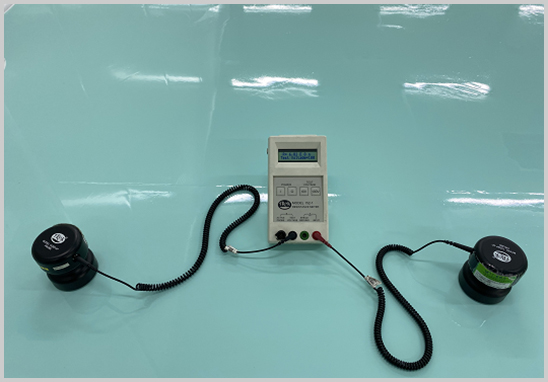

（1）点对点电阻（RTT）

反映材料表面导静电能力。

依据 SJ/T 10694-2022：

- Rg ＜ 1×10⁹Ω

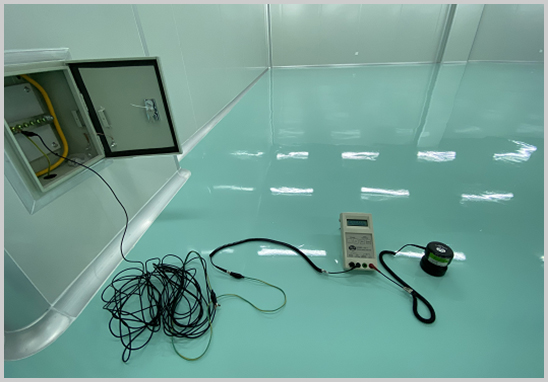

（2）点对地电阻（RTG）

评价地面到接地系统的导通情况。

依据：

- GB 50944-2013：1×10⁴Ω～1×10⁹Ω

- SJ/T 10694-2022：Rg＜1×10⁹Ω

（3）人/鞋/地板系统电阻

依据：

- ANSI/ESD S20.20-2021

- IEC 61340-5-1:2016

技术要求：

- Rg ＜ 1×10⁹Ω

（4）人体行走电压

依据：

- ANSI/ESD STM97.2-2016

- IEC 61340-4-5:2018

判定要求：

- 人体电压绝对值＜100V

（5）接地系统电阻

依据 SJ/T 10694-2022：

- 接地电阻＜10Ω

依据 ANSI/ESD S6.1-2019：

- 辅助接地电阻＜25Ω

防静电地面检测标准体系梳理

不同应用场景对应不同标准：

1. 电子制造/ESD体系类

- SJ/T 10694-2022

- ANSI/ESD S20.20-2021

- IEC 61340-5-1:2016

重点检测：

- 点对点电阻

- 点对地电阻

- 人鞋地板系统电阻

- 人体电压

2. 建筑工程与地坪验收

- GB 50944-2013

- GB 50209-2009（含不发火性能）

3. 军工类

- GJB 3007A-2009

4. 产品类标准

- GB 26539-2011（防静电陶瓷砖）

- GB/T 36340-2018（防静电活动地板）

防静电地面检测怎么做？完整流程说明

第一步：确定检测依据标准

根据：

- 行业属性

- 客户要求

- 审核标准

确定执行标准。

第二步：现场勘查与方案确认

明确：

- 面积与区域划分

- 接地系统布置

- 是否包含辅助接地检测

第三步：现场检测实施

采用标准电极与专用电阻测试仪进行：

- 点对点测试

- 点对地测试

- 人鞋地板系统测试

- 行走电压测试

- 接地电阻测试

检测为非破坏性测试。

第四步：数据分析与判定

依据对应标准进行合格性判断。

第五步：出具第三方报告

可出具：

- CNAS认可检测报告

报告可用于：

- 工程验收

- 客户审核

- 体系认证

- 招投标资料

我们能提供的服务能力

广东优科检测认证有限公司具备：

- 防静电地坪现场检测能力

- 防静电活动地板检测能力

- 防静电陶瓷砖检测能力

- 接地系统检测能力

- 人/鞋/地板系统检测能力

可依据国内外主流标准开展检测并出具合规报告。

常见问题解答（FAQ）

Q1：只检测地板电阻可以吗？

不建议。

完整评估必须包括：

- 地板电阻

- 接地电阻

- 人鞋地板系统电阻

- 行走电压

否则无法形成完整ESD闭环验证。

Q2：检测频率多久一次？

建议：

- 每年定期检测一次

- 改造后必须复检

- 重要客户审核前专项检测

Q3：检测不合格常见原因？

- 接地系统松脱

- 铜箔断裂

- 地坪受潮

- 表面污染

- 人员鞋具不匹配

Q4：第三方报告为什么更有权威性？

具备CNAS/CMA资质的检测机构：

- 检测过程可追溯

- 设备定期校准

- 数据受监管

- 报告具法律效力

防静电地面是否真正“达标”，必须通过标准化检测数据确认。

选择具备资质的第三方防静电检测机构，不仅是工程验收需要，更是构建稳定ESD控制体系、降低产品失效风险的重要保障。

如您正在准备工程验收、客户审核或体系认证，建议提前规划检测周期，避免临时整改影响项目进度。
