防静电烙铁/拆焊工具的分类与防静电原理

1. 常见工具类型

在电子组装、PCBA维修等生产环节，与电路板及元器件直接接触的手工焊接类工具主要包括：

- 电烙铁（恒温型、调温型）：最常用的焊接工具，工具头直接接触焊点；

- 热风枪：用于贴片元器件（SMD）返工，热风气流与器件接触；

- 吸锡枪/真空吸锡器：配合烙铁用于拆焊，吸嘴接触焊点；

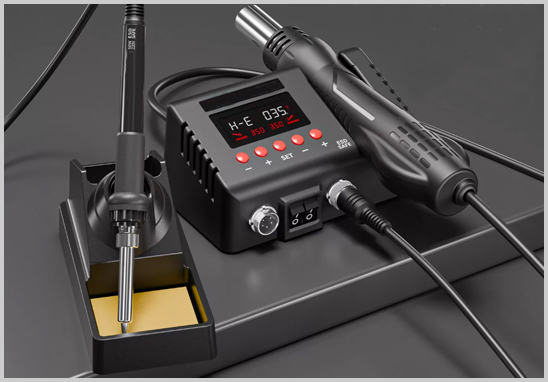

- 拆焊台：集成恒温烙铁与热风功能，多用于BGA等封装的返工操作；

- 防静电镊子：辅助拆装零部件，采用导静电材质制造。

2. ESD风险来源与防静电原理

烙铁类工具的ESD风险来自两个方向：

① 静电积累风险：工具头若未可靠接地，操作过程中摩擦和感应产生的静电荷无法泄散，会在接触器件瞬间形成放电，造成静电损伤（ESD）。

② 电过应力风险（EOS）：交流电烙铁内部加热元件与工具头之间存在绝缘层，若绝缘层不良，市电频率的泄漏电流和泄漏电压会从工具头传导至敏感器件引脚，造成电过应力（Electrical Overstress，EOS）损伤。EOS损伤的能量远大于ESD，往往导致器件直接失效，且在电路板上留下的特征痕迹极难与ESD区分，给失效分析带来困难。

防静电烙铁的设计原则是：通过导电工具头→接地线→保护地（PE）的低阻通路，将工具头电位稳定维持在接近大地电位，同时将工具头与市电回路之间的绝缘保持在有效状态，将泄漏电流和泄漏电压限制在安全阈值内，从而同时防范ESD和EOS两类损伤。

为什么要委托第三方机构进行防静电检测

很多企业认为"购买了知名品牌的防静电烙铁就足够了"，但以下场景说明第三方检测的必要性：

场景一：采购验证

供应商提供的产品规格书不等于实际性能合格证明。同品牌不同批次、不同工具头型号之间，接地电阻可能存在明显差异。第三方检测报告是基于实物测试的客观凭证。

场景二：客户验厂与供应商审核

汽车电子、消费电子、军工、医疗器械等行业的客户在供应商审核时，通常会核查ESD管控体系的完整性，其中包括工作区内所有接触ESDS器件的工具是否具备合规的防静电检测证明。CNAS认可的第三方报告是最常被认可的证据形式。

场景三：ANSI/ESD S20.20体系认证

ANSI/ESD S20.20是针对电气电子零部件、组件和设备保护的ESD控制程序标准，为建立、实施和维护ESD控制程序提供行政和技术要求。自2014版起，电气焊接/拆焊手工具被纳入S20.20合规验证表格（Table 3）的要求项目，要求依据ANSI/ESD S13.1对烙铁类工具进行周期性验证，相关检测记录是体系审核的必要文件。

场景四：使用中的性能衰退

防静电烙铁并非"一次合格，永久达标"。工具头的长期焊接会导致表面氧化、镀层磨损，进而使工具头对地电阻升高；接地线松动、老化同样会使泄漏电压上升。定期复检是维持ESD管控有效性的必要手段。

场景五：质量事故责任界定

发生ESD相关产品失效时，送检记录是证明工具在使用阶段合规的重要依据，有助于明确责任归属。

防静电烙铁/拆焊工具防静电检测标准、检测项目与合格指标

适用标准

目前防静电烙铁/拆焊工具的防静电性能检测有两套权威标准体系：

① 国内推荐性行业标准：SJ/T 10694-2022

《电子产品制造与应用系统防静电测试方法》，由工业和信息化部批准发布，2022年10月20日发布，2023年1月1日实施，替代SJ/T 10694-2006。该标准规定了电子工业防静电装备与产品的测试方法，包含对手持烙铁的漏电流、工具头对地电阻及泄漏电压的测试程序。

② 国际标准：ANSI/ESD S13.1-2019

该标准专门针对电气焊接/拆焊手工具，提供工具头泄漏电流、工具头对地参考点电阻及工具头电压的测试方法，适用于焊接和拆焊手工具的采购验证、资质鉴定及使用中周期验证，是ANSI/ESD S20.20体系中烙铁类工具的指定测试方法标准。

检测项目与合格指标

两套标准的核心检测项目和合格判定限值一致，具体如下：

注意事项：两套标准虽限值相同，但测试设备连接方式、热态/冷态测试条件等细节有所差异。实验室须严格按照各自标准的测试程序执行，不可将两套标准的测试步骤混用。客户可根据目标市场和客户审核要求选择单标准或双标准同步检测。

第三方防静电检测报告办理流程

1. 需求确认

告知需检测的工具品牌、型号、数量及目标标准（SJ/T 10694-2022、ANSI/ESD S13.1-2019或双标），我司出具检测方案与报价单。

2. 样品递送

将工具（含配套接地线、电源适配器）寄送至实验室，同步签署委托检测协议，明确送检目的、标准和样品数量。建议提供工具产品说明书，便于实验室确认测试配置。

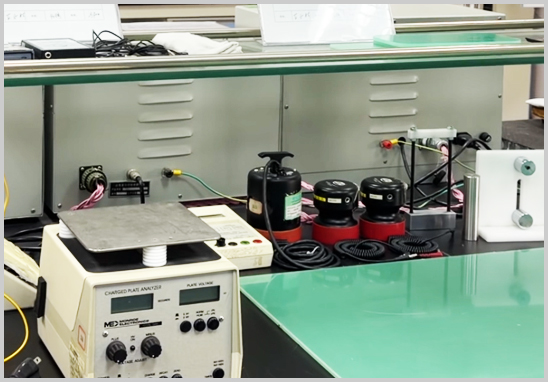

3. 实验室检测

实验室按照委托标准进行全项目测试，并记录原始数据。常规周期为5～7个工作日，加急服务可缩短，具体可在委托时确认。

4. 报告出具

检测完成后出具加盖CNAS认可标志的第三方检测报告，报告内容包含：检测依据标准、样品信息、测试条件、各项数据及合格判定结论。提供电子版（PDF）和纸质版，支持邮寄。

5. 后续支持

如检测结果存在不合格项，我司可协助解读数据、分析原因（如工具头磨损、接地线接触不良），并在整改后提供复检服务。

我们能提供的服务

广东优科检测认证有限公司是具备CNAS实验室认可资质的专业第三方防静电检测机构，可提供：

- 防静电烙铁/拆焊工具全项目检测，依据SJ/T 10694-2022或ANSI/ESD S13.1-2019，出具CNAS认可检测报告；

- 双标同检：一次送样，同步出具国内标准与国际标准双份报告，满足国内验厂与外资客户审核双重需求；

- 周期复检服务：协助企业建立烙铁类工具年度检测台账，持续满足ESD体系合规要求；

- 全系防静电产品检测：防静电地板、工作台垫、手腕带、包装材料、周转容器、工作服等，一站式覆盖ESD工作区全场景检测需求；

- CNAS认可报告具备ILAC-MRA框架下签约成员经济体的互认效力，可用于出口导向型企业应对境外客户审核。

常见问题解答（FAQ）

Q1：防静电烙铁检测是强制认证还是自愿委托检测？

SJ/T 10694-2022为推荐性行业标准，不属于强制性认证要求。委托第三方检测出具报告属于自愿行为，但在ESD管控体系审核、客户验厂等场景下具有实质性的凭证价值，对于需要通过ANSI/ESD S20.20体系认证的企业而言则属于必要的合规动作。

Q2：检测时必须提供接地线吗？

是的。工具头对地电阻和泄漏电压的测量结果与接地通路密切相关，建议随样品一并提供配套接地线及电源适配器，确保在接近实际使用配置的条件下完成检测，以使检测结果具有实际参考价值。

Q3：CNAS报告与普通机构报告有何本质区别？

CNAS是国家层面对实验室能力的第三方评审机构。取得CNAS认可意味着该实验室的技术能力、测量设备、人员资质及质量管理体系经过独立评审并持续监督。CNAS认可报告在合同纠纷、海关申报、采购合同履约证明等正式场景中具有较高的被接受度。

Q4：检测不合格，报告会出具吗？

会出具。第三方检测机构依据标准出具客观检测数据，不合格同样如实记录并判定，不因商业因素更改结论。收到不合格报告后，建议联系工具制造商进行维修整改（常见问题包括更换工具头、修复或更换接地线），整改完成后可重新送检。

Q5：每次检测需要送几台样品？

通常每一型号/品牌提取代表性样品1～3台，具体数量建议在委托前与技术人员确认，以符合标准要求和企业内部抽样计划。

Q6：检测报告出具后有效期多久？

检测报告反映的是样品在特定时间点的性能状态，报告本身不设有效期。但鉴于工具在使用中会发生性能衰退，建议企业参照ESD管控体系要求及内部质量规程，制定合理的定期复检频率（通常为每年一次或每次维修保养后）。报告的使用期限以企业内部规程或合同约定为准，不宜将某一历史报告长期作为当前使用工具的合规证明。
