离子化静电消除器是什么？常见类型与防静电原理

定义

离子化静电消除器是一类利用外加高压电源将空气分子电离，产生大量正、负离子，并通过离子中和作用消除带电物体表面静电荷的设备。其适用范围及分类由电子行业标准 SJ/T 11446-2013《离子化静电消除器通用规范》明确界定，放射性静电消除器与感应式静电消除器不在该标准范围之内。

核心防静电原理

设备内部的放电针（针状电极）在高压电场驱动下发生电晕放电，将周围空气分子电离为正、负离子对。当带电物体表面存在静电荷时，与其极性相反的离子会被吸引过来并完成中和，使表面电位降低至安全水平。这一过程的两个关键性能参数是：

- 消散时间（Decay Time）：静电荷从高电位衰减至安全电位所需时间，反映消电速度；

- 残余电压 / 平衡电压（Offset/Balance Voltage）：消电完成后物体表面残留的静电电位，反映正负离子输出是否平衡。若离子不平衡，设备不仅无法有效消除静电，反而会向被处理物体注入多余的同极性电荷，加剧静电问题。

常见产品类型对比

离子风棒分为需外接压缩空气（气动型）和自带风源（无气型）两种结构，选型时需根据现场气源条件确认。

为什么要做第三方防静电检测？目的与必要性

1. 验证设备实际防护性能，防范潜在损伤风险

离子化静电消除器若正负离子输出失衡（如放电针老化、污染），不仅无法有效中和静电，还可能持续向ESD敏感器件（ESDS）施加额外电荷，造成器件的"潜在损伤"（Latent Damage）——器件功能外观正常，但可靠性已受损，往往在产品交付后的使用过程中才发生失效，处理成本远高于早期发现。第三方检测通过标准化测量手段，客观量化设备的消散时间与残余电压，识别设备性能是否合格。

2. 满足客户验厂与供应商ESD体系审核要求

汽车电子、半导体封测、医疗电子等行业的OEM/Tier 1客户，在依据ANSI/ESD S20.20或IEC 61340-5-1进行ESD体系审核时，通常要求被审厂提供静电防护区域（EPA）内所配置的离子化静电消除器有效检测报告，以证明设备处于合格运行状态。第三方CNAS检测报告作为独立客观的证明文件，具有更强的采信度。

3. 支撑ESD控制计划中的符合性验证记录要求

ANSI/ESD S20.20-2021与IEC 61340-5-1:2016均要求企业建立符合性验证计划（Compliance Verification Plan），明确各类ESD控制设备的检测项目、限值及检测频率，并保存验证记录。离子化静电消除器的定期检测记录是该计划的组成部分，也是审核时的必查文件。

4. 建立设备定期维护与更换依据

放电针会因长期电晕放电产生氧化膜积累或受环境污染，导致离子输出量下降、正负离子比例失调。建议结合内部日常点检与外部第三方定期检测，及时发现性能衰退，在设备失效造成产品损失之前完成针头清洁或更换。

防静电检测标准、检测项目与合格指标

目前国内外针对离子化静电消除器的主流检测标准共四项，可根据客户要求、出口目的地及所需体系认证灵活选择，也可多标准同步检测、合并出具报告。

1. 国内行业标准

SJ/T 10694-2022《电子产品制造与应用系统防静电测试方法》

本标准替代SJ/T 10694-2006，是国内EPA静电防护装备通用检测方法标准，其中规定了离子化静电消除器的测试要求：

- 静电消散时间：< 20 s

- 残余电压：< ±35 V

SJ/T 11446-2013《离子化静电消除器通用规范》

本标准专门针对离子化静电消除器，按设备类型和性能等级（A/B/C级）分别规定残余电压限值，消散时间要求各类型一致：

等级选择建议：ESD敏感器件耐压等级越低，对设备离子平衡度要求越高，建议选用A级产品并以A级指标验证。

2. 国际标准

ANSI/ESD S20.20-2021（测试方法引用 ANSI/ESD STM3.1-2015）

- 消散时间：由企业ESD控制计划自行规定（标准不设统一限值）

- 平衡电压（Offset Voltage）：< ±35 V

IEC 61340-5-1:2016（测试方法引用 IEC 61340-4-7:2017）

- 静电消散时间：< 20 s

- 残余电压：< ±35 V

3. 测试方法说明

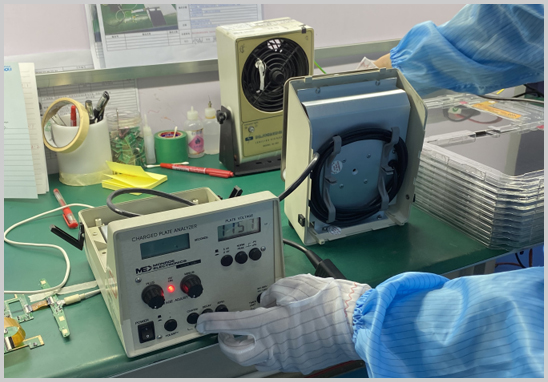

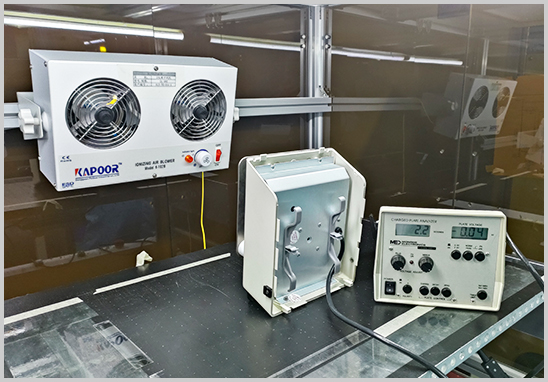

以上标准均要求使用电荷板监测仪（CPM）配合标准平衡板在规定条件下进行测量。测试时，将平衡板放置于设备出风口规定距离处（具体距离依标准及设备类型确定），分别测量正向和负向消散时间及残余电压，测试环境须在受控温湿度条件下进行。

第三方防静电检测报告办理流程

1. 业务咨询与方案确认

告知检测机构设备类型（离子风机/风枪/风棒/风嘴）、品牌型号、台数，以及报告用途（客户验厂/年度符合性验证/新设备入厂检验）和所需执行标准，工程师据此制定检测方案。

2. 报价与委托签订

依据检测项目书面报价，双方确认后签订检测委托协议，明确样品信息、标准、检测项目及交付周期。

3. 样品提交

- 送样检测：离子化静电消除器一般可邮寄或自送至实验室；离子风枪、气动型离子风棒等需外接气源的产品，须随附使用说明，注明额定工作气压参数，实验室将以标准气源配合测试；

- 上门检测：如需对在产线上固定安装的设备进行原位评估，可协商安排工程师上门检测。

4. 实验室测试

在受控温湿度环境下，按所选标准规定的测试方法依次完成消散时间、残余电压等检测项目，全程数据实时记录留存。

5. 报告出具与交付

检测完成后出具加盖CNAS认可标志的第三方检测报告，同时提供纸质原件与电子版，通常报告周期为 5个工作日（加急需求可提前协商）。

我们能为您提供的服务

广东优科检测认证有限公司是获得CNAS认可资质的专业第三方防静电检测机构，可提供以下服务：

- 依据 SJ/T 11446-2013、SJ/T 10694-2022、ANSI/ESD S20.20-2021（STM3.1-2015）、IEC 61340-5-1:2016（IEC 61340-4-7:2017）等标准出具离子化静电消除器检测报告；

- 覆盖离子风机、离子风枪、离子风棒（有气/无气）、离子风嘴等全品类；

- 支持单标准报告或多标准合并报告，一次送样满足国内外客户双重要求；

- 协助企业建立ESD设备定期验证档案，为ANSI/ESD S20.20 / IEC 61340-5-1体系审核提供文件支撑；

- 配套提供防静电工作台垫、地板、手腕带、包装材料等EPA全品类检测服务，一站式解决验厂所需全套报告。

常见问题解答（FAQ）

Q1：新购离子化静电消除器需要检测，正常使用中是否也要定期复检？

是的，定期复检非常必要。放电针长期工作后会因氧化或积污导致性能衰退，外观上难以判断，只有通过仪器实测才能发现问题。ANSI/ESD S20.20体系建议将离子化静电消除器纳入符合性验证计划并定期检测，通常实务中建议每季度进行一次现场校验或抽查，每年至少委托第三方出具一次正式检测报告，具体频次可结合企业验证计划自行规定。

Q2：SJ/T 11446-2013与IEC/ANSI国际标准在指标要求上有何主要差异？

SJ/T 11446-2013按设备类型和ABC三级分别规定残余电压限值，最严格的A级风机要求≤±5 V；IEC 61340-5-1:2016与SJ/T 10694-2022均要求残余电压≤±35 V；ANSI/ESD S20.20-2021同样要求平衡电压≤±35 V，但消散时间由企业自定。面向外资或出口客户审核时，通常优先要求依据ANSI或IEC标准出具的报告；国内供应商审核则以SJ/T标准为主，两类需求均可一次送样同步完成。

Q3：离子风枪送样检测需要同时提供压缩气源吗？

无需用户自带气源。离子风枪和气动型离子风棒在测试时须在额定工作气压下运行，送样时随附产品铭牌或使用说明（注明额定气压参数）即可，实验室会使用标准洁净压缩气源配合完成测试。

Q4：同一型号的多台设备，能否出具一份检测报告？

原则上，同品牌、同型号的产品可共用一份报告，报告中会注明被测样品的品牌、型号、数量及序列号等识别信息。如客户验厂或审核要求每台单独出具报告，需提前告知，以便按需安排检测计划。
