EMI滤波器在汽车电子中的应用及车规认证要求

随着汽车电子化、智能化程度不断提升，车载ECU、电机控制器、车载充电机（OBC）、智能座舱等系统中集成了大量高频开关电路，电磁干扰（EMI）问题日益突出。EMI滤波器（尤其是铁氧体电磁干扰抑制器/滤波器）作为抑制传导与辐射干扰的关键被动元件，广泛应用于动力域控制器、车身域控制器、智能驾驶域控制器及各类线束接口中，用于保障整车电子系统的电磁兼容性（EMC）和信号完整性。

相比消费电子产品，车规级EMI滤波器需要在更严苛的工况下长期稳定工作：发动机舱内温度循环剧烈、振动冲击频繁、湿热环境常见，同时还面临焊接高温、机械应力等制程考验。因此，主机厂及Tier1供应商普遍要求EMI滤波器供应商提供AEC-Q200认证测试报告，作为产品导入供应链的前提条件之一。

EMI滤波器AEC-Q200认证的必要性及用途

1. 供应链准入门槛

多数主机厂与Tier1在物料清单（BOM）审核阶段即要求被动元件具备AEC-Q200测试依据，未通过测试的产品通常无法进入车规供应链评审环节。

2. 可靠性验证

AEC-Q200通过高低温存储、温度循环、湿热偏压、高温工作寿命等应力项目，验证EMI滤波器在整车全生命周期内的电气与机械可靠性。

3. 失效风险前置排查

借助破坏性物理分析（DPA）、机械冲击振动、耐焊接热等测试项目，提前暴露潜在设计与工艺缺陷，降低量产后批量失效风险。

4. 客户审核与项目投标支撑

完整的第三方检测报告可作为客户审厂、样品送样评审、项目投标的技术支撑材料。

需要说明的是，AEC-Q200测试报告反映的是产品在特定测试条件下的应力承受能力，属于检测报告范畴，与认证证书/认证标志存在区别，具体以委托检测项目及报告内容为准。

EMI滤波器AEC-Q200认证测试依据及测试项目

铁氧体电磁干扰抑制器/滤波器的AEC-Q200车规认证测试依据AEC-Q200 REV E标准Table 13执行，共包含20项测试，具体如下：

以上20项测试项目适用范围以产品实际封装形式（THT/SMD）及客户送检要求为准，部分项目如端子强度、板弯曲、引出端强度需根据元件封装类型选择适用条款。表中标准号请以AEC-Q200 REV E原文及实验室最新执行版本为准。

EMI滤波器AEC-Q200认证测试报告办理流程

1. 需求沟通与方案确认

了解产品型号、封装形式、应用场景及客户具体测试要求，确认适用测试项目组合。

2. 样品准备与送检

按测试标准要求提供足量样品，并提供产品规格书、原理图等技术资料。

3. 测试方案评审

实验室工程师依据Table 13及产品实际情况，制定详细测试计划及判定标准。

4. 测试执行

按顺序完成高低温存储、温度循环、湿热偏压、机械振动冲击、电气瞬态传导等测试项目。

5. 数据分析与报告出具

整理测试数据，出具中英文检测报告，报告内容涵盖测试依据、测试条件、测试结果及判定结论。

6. 报告交付与答疑

报告交付客户，工程师可就测试细节、判定依据等问题提供解读支持。

具体办理周期、送样数量等因产品型号及测试项目组合而异，建议在委托前与实验室工程师详细确认。

我们能提供的服务

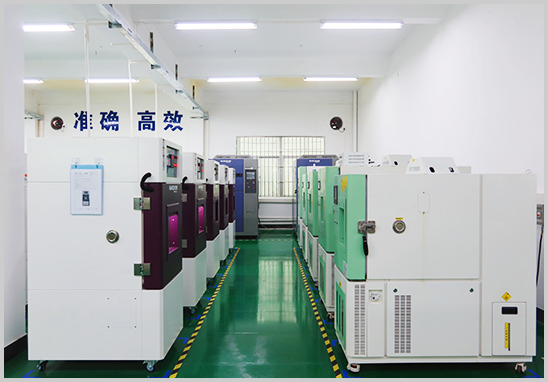

广东优科检测认证有限公司具备CNAS、CMA双重资质认可，实验室网络覆盖东莞、南京、石家庄、成都、苏州等地，可为EMI滤波器、铁氧体电磁干扰抑制器及其他汽车被动元件（电感、变压器、电容器、压敏电阻、聚合自恢复保险丝、热敏电阻器、晶振等）提供AEC-Q200全项检测服务，包括：

- AEC-Q200 REV E标准全系列被动元件应力测试（Table 1-16）；

- 定制化测试方案设计与失效分析支持；

- 中英文双语检测报告出具；

- 客户审厂、供应链准入配套技术资料支持。

常见问题解答（FAQ）

Q1：EMI滤波器一定要做AEC-Q200认证吗？

是否需要做AEC-Q200测试，通常由下游主机厂或Tier1客户的技术协议及供应链准入要求决定，建议根据具体项目要求确认所需测试范围。

Q2：AEC-Q200测试报告和产品认证证书是一回事吗？

不是。AEC-Q200测试报告是第三方实验室依据标准出具的检测数据文件，反映产品在特定应力条件下的测试结果；认证证书/标志则涉及不同的认证体系，两者性质不同，具体以委托内容及报告形式为准。

Q3：EMI滤波器测试需要多少个样品？

样品数量根据具体测试项目组合及判定要求确定，建议在委托前与实验室工程师确认详细送样清单。

Q4：贴片（SMD）和插件（THT）封装的EMI滤波器测试项目一样吗？

不完全一样。例如端子强度（THT）与板弯曲、引出端强度（SMD）分别适用于不同封装形式，具体测试项目组合需根据产品实际封装类型确定。

Q5：测试周期一般多长？

测试周期受测试项目数量、样品状态、实验室排期等多因素影响，具体以实验室实际评估为准，建议提前沟通排期。
