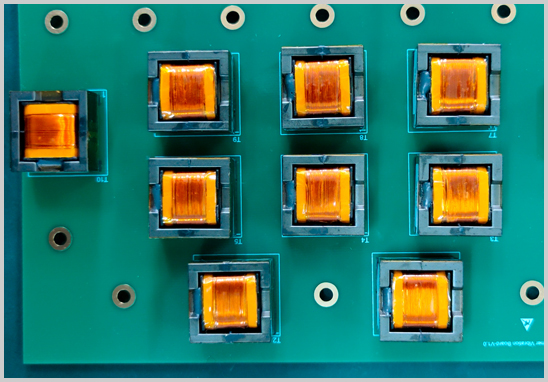

电感器和变压器在汽车电子系统中的应用非常广泛，从三电系统的DC-DC变换、车载充电机，到ADAS域控制器的电源滤波，磁性元件的可靠性直接关系到整车电源系统的稳定性。在AEC-Q200标准中，电感器和变压器被统一归类为"磁性元件（Magnetics）"，对应标准Table 5。本文结合标准原文，梳理这类产品的测试要点。

磁性元件对应的测试项目

Table 5规定的应力测试项目覆盖以下几个维度：

环境应力类

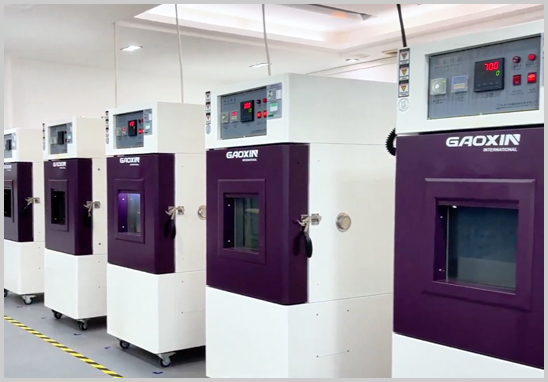

- 高温存储（High Temperature Exposure）：非通电状态下，在最高工作温度或最高储存温度（取较高者）下持续1000小时；

- 温度循环（Temperature Cycling）：非通电，-40℃至不超过125℃之间循环1000次，转换时间不超过1分钟；

- 湿热偏置（Humidity Bias）：85℃/85%RH条件下持续1000小时；

- 高温工作寿命（High Temperature Operating Life）：在不超过125℃的最高工作温度下，按最大额定功率通电测试1000小时。

机械应力类

- 端子强度（THT轴向/径向元件的引脚拉力和弯曲测试）；

- 耐溶剂性（Resistance to Solvents）；

- 机械冲击（Mechanical Shock）；

- 振动（Vibration，10Hz-2000Hz，每个方向12个循环）；

- 耐焊接热（Resistance to Soldering Heat）；

- 板弯曲（Board Flex，适用于SMD封装）；

- SMD端子强度。

工艺质量类

- 外观检验、物理尺寸；

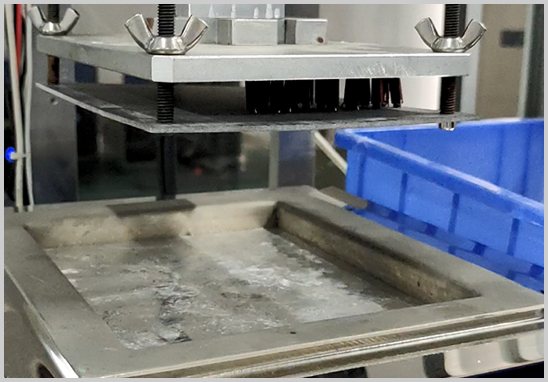

- 可焊性（Solderability）；

- ESD静电放电测试（依据AEC-Q200-002）；

- 阻燃性（适用于外露树脂或塑料材料，如材料本身已满足UL94 V-1/V-0/5VA等级，可免于测试）。

电气特性类

- 电感值等关键电气参数在常温、最低和最高工作温度下的最小值、最大值、平均值及标准偏差统计。

磁性元件测试中值得关注的几个细节

1. 元件重量影响温度循环的驻留时间

标准对温度循环测试的驻留时间（Dwell Time）有一个容易被忽视的细则：一般元件最低驻留15分钟，但如果元件重量超过28克，驻留时间需要提高到最低30分钟。大尺寸、大电流的车规功率电感在制定测试方案时需要注意这一点。

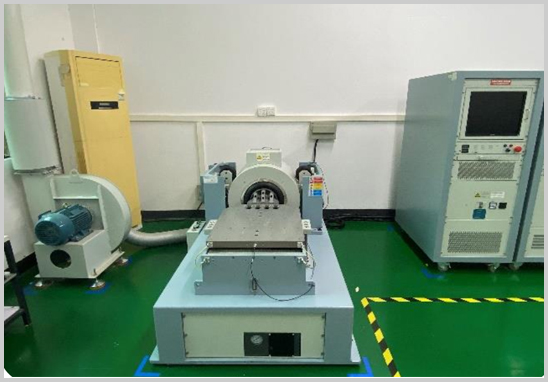

2. 振动测试需要验证"传递载荷"是否符合要求

标准特别强调，振动测试搭建测试台架时，需要通过激光测振仪等设备验证：在选定的PCB设计（尺寸、厚度、固定点）或其他安装方式下，传递到元件上的实际载荷是否与测试要求的载荷一致，而不是简单固定样品就直接测试。

3. 耐焊接热测试区分THT与SMD

通孔元件（THT）采用MIL-STD-202 Method 210的条件B或C；表贴元件（SMD）采用条件K，焊接温度需高于217℃，持续60-150秒，未采用焊接安装方式的元件不适用本项。

工艺变更时的关注重点

对照标准Table 5A（磁性元件工艺变更测试选择指南），以下几类变更通常会触发相对较多的测试项目复核：

- 磁芯材料（Core Material）变更：涉及外观、物理尺寸、端子强度、机械冲击、可焊性、电气特性等多项对比测试；

- 绝缘材料/绝缘系统变更：涉及温度循环、湿热偏置、高温工作寿命等环境应力项目；

- 生产场地转移（Mfg. Site Transfer）：几乎涉及绝大部分测试项目，是变更管理中影响范围最广的一类。

企业在评估工艺变更影响时，建议直接对照Table 5A矩阵表，逐项判断是否需要执行或是否可以用同类比较数据（标注为"B"的项目，需提供变更前后的对比数据）替代。

给企业的建议

- 明确产品的实际工作温度和功率工况，合理设定高温工作寿命、湿热偏置等测试的偏置条件；

- 大尺寸/大重量功率电感产品，提前与实验室确认温度循环驻留时间等细节参数；

- 涉及多规格产品线的，可结合资质族机制评估是否可以合并测试，降低送样成本。
