电阻是汽车电子里用量最大的被动元件之一。电阻想进入车载电子供应链，客户通常会要求提供AEC-Q200测试报告。

电阻在汽车电子中的应用及可靠性要求

1. 电阻在车上都用在哪？

一辆车上的电子模块很多，几乎每块电路板都离不开电阻，常见用途包括：

- 电源与电控：分压、反馈、限流、电流检测（采样）；

- 信号电路：上拉、下拉、信号调理，传感器接口；

- 保护电路：配合保护器件，限制冲击电流；

- 照明与驱动：车灯控制、电机驱动等。

2. 车上的环境为什么对电阻要求更高？

和普通消费电子相比，车载电阻面对的使用条件更苛刻：

- 温度变化大：发动机舱、电控部位温度变化明显，冷热反复循环容易让焊点和元件本体受应力。

- 振动与冲击：车辆行驶过程中持续振动，电路板也可能受到冲击。

- 湿热环境：潮湿、高温高湿环境可能影响电阻的长期稳定性。

- 装配与维修应力：贴装、焊接、电路板弯曲等过程也会对元件产生压力。

- 长期可靠性：车辆使用周期长，元件阻值不能在长期使用中明显漂移。

AEC-Q200就是围绕这些场景设计的一套应力测试：先测样品的初始状态，再施加高温、冷热循环、湿热、机械应力、焊接热等应力，最后检查外观与电气参数是否仍符合要求。

3. 车规电阻和普通电阻有什么区别？

主要不在于“长得不一样”，而在于是否按车规标准完成了应力验证，以及生产与质量管理是否满足汽车行业客户的要求。AEC-Q200测试是其中的元件验证环节。

哪些电阻需要做AEC-Q200测试

1. 先搞清楚：AEC-Q200是什么，需不需要“认证”

AEC-Q200是汽车电子协会（AEC）制定的被动元件应力测试标准，现行版本为2023年3月20日发布的Rev E。AEC-Q200没有官方认证证书，也没有认证委员会；供应商按标准完成测试并形成数据文件后，可声称元件“AEC-Q200合格”，由客户确认是否接受。因此，通常所说的“AEC-Q200认证测试”，实际是指按标准完成测试，并取得第三方实验室出具的测试报告。是否必须做，取决于您的客户或合同要求，并非法律强制。

2. 这些情况通常需要做

- 电阻将用于车载电子产品，且终端客户、整车厂或一级供应商要求提供AEC-Q200报告

- 原来用于消费或工业领域的电阻，准备进入车规供应链

- 已有产品新增型号或有影响可靠性的变更，客户要求补充验证

- 参与验厂、供应商审核或招标，需要提供车规可靠性验证资料

3. 属于“电阻”但表格不同，别选错

AEC-Q200按产品类型分为16个测试表，电阻对应表7。名字里带“电阻”的其他产品，对应的表格并不相同：

说明：具体产品应对应哪张表，取决于产品结构和客户规格要求。如果不确定，可在送测前向实验室咨询。

另外，电阻按安装方式分为贴片（SMD）和插件（引脚式），两类产品的测试项目略有不同，下文会说明。

车规电阻AEC-Q200测试项目及要求

1. 测试怎么走

测试遵循“前后对比”的思路：

外观检查 → 应力前电气测试 → 应力试验 → 外观检查 → 应力后电气测试

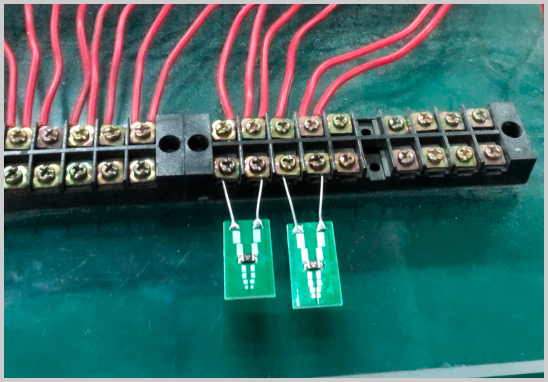

如果是贴片电阻，在温度循环、湿度偏置、高温工作寿命这几项试验之前，还需要先做回流焊预处理（一般为3次），用来模拟实际贴装过程，之后在放大镜下检查外观不应有裂纹。

2. 电阻（表7）适用的测试项目

下表按“测什么”分类，并用通俗的话说明每项试验的意义：

按表格的适用关系，表7不包含破坏性物理分析（DPA）、旋转寿命、浪涌电压等项目。以上为概览，请以标准原文和客户规格书为准。

3. 电阻专项：抗燃试验（AEC-Q200-001）

抗燃试验是电阻独有的项目，用来确认电阻在接通车上电压时，不会因为自身发热而起火。

- 怎么做：将电阻按正常安装方式装在测试板上，从9.0V直流电压开始，每次增加1.0V，直到32.0V；每个电压等级至少施加1小时，或直到元件开路、出现失效现象。

- 怎么判：出现以下任一情况即判不合格：元件持续燃烧超过3秒；元件发生爆炸；元件表面温度高于350℃且持续超过10秒。

- 特别说明：如果只是电气上断开，或试验后参数变化超出元件公差，但没有出现以上现象，不应视为该项试验失效。

4. 贴片电阻与插件电阻的主要差异

5. 送样前需要了解的几点

- 批次：针对单个型号鉴定，一般提供一个批次的数据；用某型号代表整个系列时，需要提供三个批次，并说明选择理由，是否接受由客户决定。

- 样品数量：与电阻的体积有关，不同试验的数量也不同，送样前请向实验室确认。

- 不能复用：破坏性试验后的样品，不能再用于其他测试或生产。

- 要求全部通过：各项试验不允许失效；如果经制造商与客户确认，失效是由样品处理不当或静电造成，可以扣除并在数据中说明。

- 版本要清楚：新资格验证应遵循Rev E；已按旧版（A～D）合格的元件仍然有效，但后续变更需满足Rev E的适用测试，报告中要注明依据的版本。

靠谱的车规电阻AEC-Q200测试机构如何找

AEC-Q200没有官方认证机构，也没有AEC授权的实验室。选择机构时，建议重点看：

1. 资质范围：确认实验室具备CNAS认可，并在资质证书附表中核对是否包含AEC-Q200相关项目。

2. 项目是否齐全：电阻测试涉及环境、机械、焊接、可燃性、ESD以及抗燃试验，能在同一实验室完成大部分项目，沟通和送样更省心。

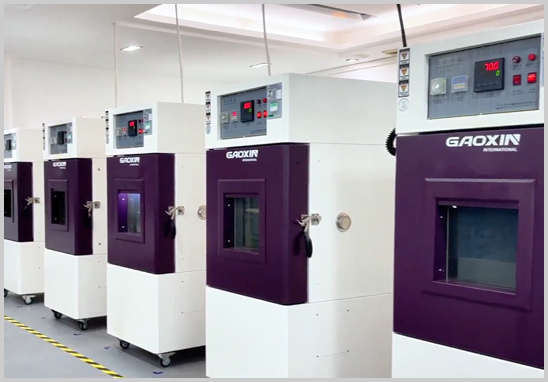

3. 设备能否满足电阻的特殊要求：例如，抗燃试验需要可程控的直流电源和温度采集设备；板弯曲、回流焊、温度冲击等设备也需要匹配标准要求。

4. 是否理解贴片与插件的差异：能根据您的产品结构，帮助确认哪些项目适用、哪些不适用，避免多测或漏测。

5. 能否协助方案制定与失效分析：包括版本确认、系列样品选择、试验中出现异常时配合分析。

6. 报告是否便于客户接受：送测前向客户确认其对版本、报告格式和实验室资质的要求。

提示：测试报告反映的是送测样品在规定条件下的结果，不等同于认证证书，具体是否接受以您的客户要求为准。

我们能提供的服务

广东优科检测认证有限公司是第三方被动元件AEC-Q200认证检测机构，在CNAS认可范围内具备AEC-Q200相关检测能力。

服务产品范围：电阻、电感、变压器、电容器、压敏电阻、聚合物自恢复保险丝、热敏电阻、晶振、滤波器、保险丝等汽车被动元件。

针对车规电阻，我们可以提供：

- 测试方案咨询：协助确认适用表格（电阻、排阻、热敏、压敏等）、标准版本、贴片与插件的测试差异

- AEC-Q200相关项目测试：环境可靠性、机械、焊接、ESD、可燃性及抗燃试验等

- 单项或多项委托测试：按客户要求选择项目

- 失效配合分析：试验中出现异常时，协助排查原因

- 报告出具：提供测试报告及数据，便于提交客户

如需评估您的电阻适用哪些项目，请提供产品类型（贴片或插件）、型号规格和客户要求的标准版本，我们可协助梳理方案。

常见问题解答（FAQ）

Q1：车规电阻必须做AEC-Q200测试吗？

并非法律强制，主要取决于客户或合同要求。AEC-Q200没有官方认证证书，实际工作中常以第三方测试报告及数据包作为验证材料。

Q2：贴片电阻和插件电阻的测试项目一样吗？

大部分项目相同，主要差别在于：贴片电阻要先做回流焊预处理，并做板弯曲和推力测试；插件电阻则做引脚拉力、弯曲测试。

Q3：排阻、热敏电阻、压敏电阻、可调电阻可以按电阻的表7测吗？

不可以。它们分别对应表6、表8、表10、表9，测试项目不同，请按产品类型选择。

Q4：电阻都要做抗燃试验吗？

抗燃试验是电阻（表7）的专项项目，目的是确认通电发热时不会燃烧、爆炸或过热。是否适用于您的产品，以标准要求和客户规格书为准。

Q5：电阻要做破坏性物理分析（DPA）吗？

按AEC-Q200表格的适用关系，表7没有列入此项；DPA主要适用于陶瓷电容和EMI滤波器。

Q6：车规电阻的抗硫化测试，属于AEC-Q200吗？

本文依据的AEC-Q200培训资料表7项目中没有列出抗硫化测试，通常是客户或企业规格另行提出的要求。如客户有此要求，请先确认其依据的标准与方法，再与实验室沟通。

Q7：一个系列的电阻，每个阻值都要测吗？

不一定。可以选择系列中有代表性的型号（如参数最小、中间、最大）进行测试，但这种“系列数据”是否被接受，由客户决定，建议提前沟通。

Q8：测试中出现失效怎么办？

各项试验不允许失效。出现异常时，建议保留样品，与实验室一起分析原因（材料、工艺或测试处理等），整改后再安排重测。

Q9：测试要多久？费用多少？

取决于产品类型、测试项目、样品数量和客户要求。环境类试验（如温度循环、湿度偏置、高温工作寿命）本身耗时较长，具体周期与费用请联系实验室根据实际方案评估。

Q10：怎么看一份车规电阻AEC-Q200报告是否完整？

可以重点核对：标准版本（Rev D或Rev E）、对应的表格、型号及批次覆盖范围、各试验项目的条件与结果、实验室资质信息。如有疑问，建议与客户或出具报告的实验室核实。
