晶振（石英晶体）是车规电子系统中为MCU、通信模块提供时钟基准的关键元件，一旦频率特性出现漂移或起振异常，往往会直接导致整个电子模块工作异常甚至失效。AEC-Q200标准中，石英晶体对应Table 11。

晶振在汽车电子中的应用及可靠性要求

石英晶体在汽车电子系统中的典型应用包括：

- 域控制器时钟基准：为车身域、动力域、ADAS域等控制器的MCU提供振荡时钟；

- 车载通信模块：CAN/LIN总线收发器、以太网模块、V2X通信模块等的时钟参考；

- 仪表与信息娱乐系统：为仪表盘控制单元、车机主控芯片提供时钟基准；

- 定位模块：GNSS/GPS模块的参考时钟源。

晶振的可靠性要求有其特殊性：频率稳定性直接影响通信同步、数据采样时序等系统级功能，车规环境下的温度剧烈变化和长期振动，如果导致晶振频率漂移超出规格范围，或在极端条件下出现起振异常，往往会造成整车电子系统通信错误、功能异常甚至死机等硬故障，而且这类故障通常难以通过软件诊断提前预警。因此，尽管晶振本身是结构相对简单的无源元件，其在车规场景下的可靠性验证要求并不比结构复杂的元件低。

晶振为什么需要通过AEC-Q200认证

无源器件厂家要进入汽车电子供应链，打入各一级（Tier1）汽车电子厂商的供应体系，通常需要跨过两道门槛：一是由北美汽车电子委员会（AEC）推动的AEC-Q200无源元件可靠性标准，二是符合零失效（Zero Defect）理念的供应链质量管理体系ISO/IATF 16949。

对主机厂和Tier1供应商而言，采购已通过AEC-Q200测试验证的晶振产品，能够降低因时钟基准元件失效导致的整车电子系统通信或控制异常风险，因此在域控制器、通信模块相关的元器件采购中，通常会明确要求供应商提供AEC-Q200测试依据；对晶振供应商而言，完成AEC-Q200测试，是对产品质量与可靠性的验证，也是提升产品在车规供应链中竞争力和溢价能力的重要凭证。

需要说明的是，AEC-Q200属于自愿性标准，不存在官方授权或官方认可的认证机构，也不存在将测试报告上传至AEC官方网站备案的说法——它本质上是供应商依据标准自行开展测试、向客户提交数据证明的一份"车规元器件体检报告"，而非一纸由权威机构签发的证书。在国内，只要是具备AEC-Q200标准检测能力、拥有CNAS资质的第三方检测机构出具的测试报告，均具备权威性和有效性。正因如此，AEC-Q200虽非强制性认证，却已成为公认的车规无源器件通用测试标准，构成了晶振等时钟元件进入车规供应链的一道事实门槛。

晶振的AEC-Q200测试依据及测试项目

石英晶体需要完成高温存储、温度循环、湿热偏置、高温工作寿命等环境应力测试，端子强度、耐溶剂性、机械冲击、振动、耐焊接热等机械应力测试，以及外观检验、物理尺寸、可焊性、阻燃性、板弯曲（SMD）、SMD端子强度、电气特性等常规项目。相比其他被动元件，晶振的测试逻辑有两个独特之处：

1. 温度循环的上限温度封顶在85℃，而非多数元件的125℃

标准里大部分被动元件（电容、电感、电阻等）的温度循环测试上限是"最高工作温度且不超过125℃"，但石英晶体的温度循环测试上限被明确限定为不超过85℃，这与石英晶体本身的材料特性和常见应用温度范围有关，也是审核测试报告时容易被忽略、但实际条件设置差异较大的一个细节。

2. 湿热偏置和高温工作寿命测试要求在真实振荡电路中进行

这是石英晶体测试逻辑上最有特色的一点。标准明确规定，这两项测试需要按额定VDD供电，并联1M电阻和反相器（inverter），在晶体两个引脚与地之间分别接入2倍晶体负载电容（CL），也就是说晶振需要在一个接近实际应用的振荡驱动电路环境下进行测试，而不是像多数无源元件那样简单施加电压/电流偏置。这样的测试方式能够更真实地反映晶振在实际电路工作状态下的长期稳定性，而不仅仅是静态耐受特性。企业审核晶振测试报告时，建议重点确认实验室是否按此电路条件搭建了测试平台。

此外，对照Table 11A工艺变更测试选择指南，晶体毛坯（Quartz Blank）、基座（Base）、引线/端子（Lead/Termination）是三类核心变更对象，其中晶体毛坯变更主要影响高温存储、温度循环、机械应力及电气特性相关项目，基座和引线/端子变更则涉及范围更广，包括温度循环、湿热偏置、端子强度、耐溶剂性、机械冲击等多项。

晶振AEC-Q200测试报告办理流程

企业委托第三方实验室开展晶振的AEC-Q200测试，一般流程如下：

1. 前期沟通与方案确认：向实验室提供产品数据手册，重点提供额定工作电压（VDD）、负载电容值（CL）等关键规格参数，用于搭建振荡驱动测试电路；

2. 样品准备：按标准要求的样品数量备样，产自实际用于批量交付的生产工序；

3. 测试执行：按Table 11规定的项目逐项开展，其中湿热偏置、高温工作寿命等项目需在振荡电路条件下持续1000小时，完整测试周期通常需按月计算；

4. 失效分析（如适用）：出现测试失败时，先进行失效分析、判断原因，而非直接更换样品重测；

5. 数据整理与报告出具：按标准附录格式整理测试计划及数据摘要，出具完整测试报告；

6. 报告提交与客户确认：企业将报告提交下游客户审核确认，作为供应链资质材料留存。

具体测试周期和范围会因产品规格、是否可复用同资质族通用数据而有所差异，建议提前提供产品资料，获取针对性的测试方案评估。

优科检测能提供的服务

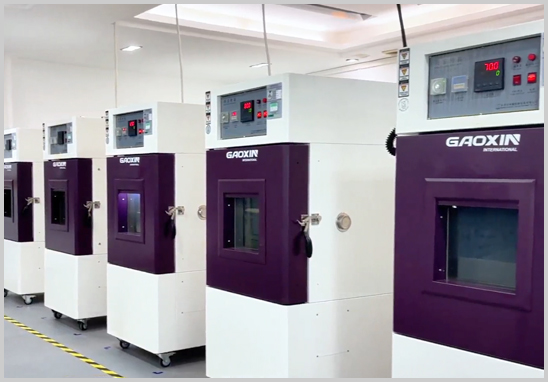

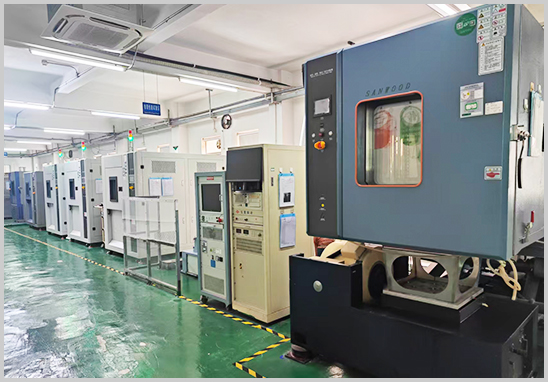

广东优科检测认证有限公司是具备CNAS认可资质的专业第三方AEC-Q200认证测试机构，检测能力覆盖石英晶体AEC-Q200 Table 11全项测试，可为企业提供：

- 一站式AEC-Q200 Table 11全项测试服务；

- 按产品规格搭建符合标准要求的振荡驱动测试电路，确保测试条件贴合实际应用状态；

- 规范化的测试数据文件整理，方便企业向下游客户提交资质证明材料。

常见问题解答（FAQ）

1. 无源晶振（石英晶体）和有源晶振（晶体振荡器）的AEC-Q200测试一样吗？

不一样，这是选型时容易混淆的一点。AEC-Q200 Table 11针对的是无源石英晶体（Quartz Crystal），即本身不含振荡驱动电路、需要外部电路激励才能起振的分立元件；而带有内部振荡电路、可直接输出时钟信号的有源晶体振荡器（Crystal Oscillator）在结构上更接近集成电路，通常不在AEC-Q200的16类被动元件覆盖范围内。如果产品涉及有源晶体振荡器的车规验证，建议结合产品实际结构核实适用的标准体系，不宜直接套用无源晶体的测试方案。

2. 负载电容（CL）参数会影响AEC-Q200测试结果吗？

会。标准要求湿热偏置和高温工作寿命测试时，需要按晶体规格书标注的负载电容值（2倍CL）搭建振荡驱动电路，如果送检时提供的CL参数不准确，可能导致测试电路无法正常起振，或测试结果与产品实际应用状态不符，因此送检前需要向实验室提供准确的规格书参数。

3. 晶振做AEC-Q200测试时，是否需要单独提供振荡驱动电路板？

标准并未强制要求供应商自带电路板，测试所需的振荡驱动电路（反相器、负载电容、偏置电阻等）通常由实验室按标准规定的电路结构搭建测试平台。企业需要提供的核心信息是产品的额定工作电压（VDD）和负载电容值等关键规格参数。

4. 没有通过AEC-Q200测试的晶振，还能用于车规产品吗？

AEC-Q200属于自愿性标准而非法律强制要求，但由于其已成为主机厂和Tier1供应商事实上认可的通用可靠性门槛，未完成认证测试的产品在供应链准入审核中大概率会被要求补充测试依据，建议有意进入车规供应链的企业尽早规划测试方案。
